Resumen: Las cerchas metálicas son estructuras de acero usadas para sostener techos, cubrir grandes luces y distribuir cargas de forma eficiente. En este artículo conocerás los principales tipos de cerchas metálicas, cómo identificarlas y qué debes tener en cuenta antes de elegirlas para un proyecto industrial, comercial o residencial.
Las cerchas metálicas son estructuras formadas por barras de acero conectadas entre sí, casi siempre con una composición triangular. Su función es distribuir cargas hacia los puntos de apoyo y permitir la construcción de techos amplios, resistentes y funcionales.
Cuando estás desarrollando una galería, una bodega, un local comercial o una cubierta de gran tamaño, necesitas una estructura que soporte el techo sin llenar el espacio de columnas. Ahí es donde las cerchas metálicas cumplen un papel importante, porque ayudan a aprovechar mejor el área interior y a dar estabilidad al sistema de cubierta.
Identificarlas es más sencillo cuando sabes qué observar: la forma general, la distribución de las diagonales, la pendiente, la luz que cubren y el tipo de carga que deben soportar. En Correagua trabajamos soluciones metálicas para distintos proyectos en Panamá, por eso entendemos que cada cercha debe responder al diseño, al uso del espacio y a las condiciones reales de la obra
Tipos de cerchas metálicas y qué función cumplen
Los tipos de cerchas metálicas se diferencian por su geometría y por la forma en que distribuyen las cargas. Aunque el diseño final depende del cálculo estructural, hay modelos que se reconocen con facilidad por la orientación de sus diagonales y la forma de sus cordones.
Entre los tipos más comunes están:
- Cercha Pratt: usada en cubiertas y estructuras donde las diagonales trabajan principalmente a tracción.
- Cercha Howe: reconocida por diagonales en sentido contrario a la Pratt, útil en estructuras con cargas relevantes.
- Cercha Warren: se identifica por una secuencia de triángulos que ayuda a distribuir esfuerzos de manera uniforme.
- Cercha Fink: frecuente en techos inclinados por su buena distribución interna.
- Cercha tipo tijera: permite mayor altura interior y se usa en cubiertas con pendiente marcada.
- Cercha en arco: adecuada para proyectos que necesitan cubrir grandes luces con una forma curva.

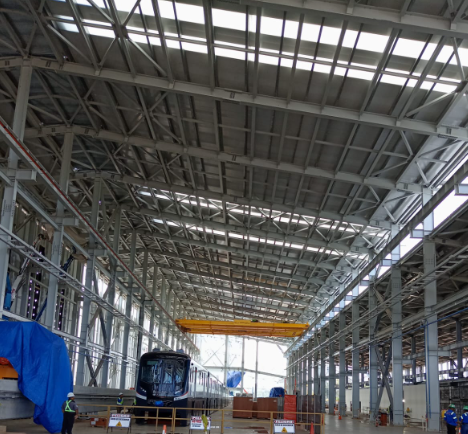

Cerchas metálicas para techos: cómo reconocerlas en obra
Las cerchas metálicas para techos se identifican porque sostienen la cubierta y transmiten las cargas hacia columnas, vigas o apoyos estructurales. Si ves una estructura triangular repetida bajo un techo, probablemente estás frente a un sistema de cerchas.
Para reconocerlas mejor, revisa tres partes principales:
- Cordón superior: sigue la pendiente o forma del techo.
- Cordón inferior: funciona como base de la cercha.
- Diagonales y montantes: forman los triángulos internos que reparten los esfuerzos.
Este sistema se usa en galeras, depósitos, talleres, canchas techadas y locales de gran formato. Su ventaja está en que permite crear espacios más libres, con menos apoyos intermedios y mejor circulación interior.
Tipos de cerchas metálicas según la forma del techo
Los tipos de cerchas metálicas también pueden clasificarse según la cubierta que van a soportar. Esta clasificación ayuda a entender por qué una cercha puede tener una forma distinta a otra dentro de proyectos similares.
1. Cerchas metálicas triangulares para cubiertas inclinadas
Las cerchas metálicas triangulares son comunes en techos inclinados. Su forma permite llevar las cargas hacia los extremos y facilitar el desalojo del agua lluvia cuando la pendiente está bien calculada.
Funcionan bien en bodegas, talleres y estructuras comerciales donde se busca una cubierta práctica, resistente y compatible con láminas metálicas.
2. Cerchas metálicas tipo Warren para cargas uniformes
La cercha Warren se reconoce por sus triángulos repetidos a lo largo de la estructura. Esta geometría ayuda a repartir esfuerzos con equilibrio y se usa en cubiertas, puentes y estructuras que necesitan buena estabilidad.
Su diseño puede ser útil cuando el proyecto requiere eficiencia en el uso del acero, siempre con cálculo técnico que defina medidas, uniones y capacidad de carga.
Te puede interesar leer: ¿Qué son las estructuras metálicas y por qué son la base de grandes proyectos?
Cerchas de acero: cuándo conviene usarlas
Las cerchas de acero convienen cuando necesitas cubrir una distancia amplia entre apoyos, reducir columnas interiores o sostener cubiertas con cargas de techo, viento, mantenimiento y equipos complementarios.
Antes de fabricarlas, conviene revisar:
- Luz entre apoyos.
- Tipo de cubierta.
- Cargas permanentes y variables.
- Condiciones de viento y exposición.
- Pendiente requerida.
- Tipo de acabado del acero.
- Facilidad de transporte y montaje.
Cómo identificar una buena cercha metálica
Una buena cercha metálica se reconoce por su diseño técnico, fabricación precisa y coherencia con el uso del proyecto. No basta con que se vea resistente; debe estar calculada para las cargas reales que recibirá.
Fíjate en estos aspectos:
- Geometría estable.
- Soldaduras y uniones bien ejecutadas.
- Acero con protección adecuada.
- Medidas alineadas al plano estructural.
- Compatibilidad con la cubierta.
- Montaje previsto desde el diseño.
En Correagua, la experiencia en fabricación de soluciones de acero permite acompañar proyectos donde la precisión es necesaria desde la solicitud inicial hasta la entrega. Si tu proyecto también necesita otros elementos metálicos, revisar opciones como estructuras tubulares puede ayudarte a planificar mejor el conjunto estructural.
La estructura que sostiene mejor tu proyecto
Las cerchas metálicas existen en diferentes formas porque cada proyecto exige una respuesta estructural específica. Algunas funcionan mejor para techos inclinados, otras para grandes luces, diseños abiertos o cargas particulares.
Si estás desarrollando una galera, bodega, local o estructura comercial en Panamá, elegir bien la cercha te ayuda a construir con más orden, mejor aprovechamiento del espacio y respaldo técnico. En Correagua puedes recibir asesoría para definir el sistema adecuado y fabricar piezas según las necesidades de tu obra.
Contáctanos y cotiza tus cerchas metálicas con Correagua para darle a tu proyecto una estructura fabricada con criterio técnico y experiencia local.
